Πώς να βρείτε το ονομαστικό μέγεθος. Ονομαστικές διαστάσεις

Δεύτερη διάλεξη

Μέρος 1. Εναλλάξιμα

Σχέδιο διάλεξης

Προοίμιο: Η γενική ιδέα της εναλλαξιμότητας, η παρουσίασή της σε σχέση με την εναλλαξιμότητα ως προς τις γεωμετρικές παραμέτρους. Μέγεθος και ακρίβεια διαστάσεων ως βασικές έννοιες της εναλλαξιμότητας. χαρακτηριστικά των γεωμετρικών διαστάσεων των στοιχείων.

ονομαστικό μέγεθος. Σειρές προτιμώμενων αριθμών. Πραγματικά και περιορισμένα μεγέθη. Ανοχή, πεδίο ανοχής.

Για κάθε προϊόν, ένα συγκεκριμένο σύνολο παραμέτρων είναι απαραίτητο, καθεμία από τις οποίες με τη φυσική και τεχνική έννοια είναι μια τιμή που χαρακτηρίζει ορισμένες ιδιότητες μιας δομής, υλικού, διαδικασίας ...

Για παράδειγμα, για έναν ηλεκτροκινητήρα, μπορείτε να ονομάσετε τις παραμέτρους σχεδιασμού του (συνολικές και διαστάσεις σύνδεσης), ηλεκτρικές (τάσεις τροφοδοσίας / ελέγχου, ρεύματα, κατανάλωση ισχύος), μηχανικές (ροπή άξονα, ταχύτητα περιστροφής ...).

Σε σχέση με οποιοδήποτε φυσικό μέγεθος (PV), εφαρμόζεται η έννοια "το μέγεθος ».

Μέγεθος είναι η ποσοτική βεβαιότητα της Φ/Β που είναι εγγενής σε ένα συγκεκριμένο αντικείμενο. Η βεβαιότητα του ΦΒ εκφράζεται επίσης από την τιμή του, δηλαδή μια εκτίμηση του μεγέθους με τη μορφή ορισμένου αριθμού μονάδων μέτρησης. Η αριθμητική τιμή του Φ/Β αλλάζει ανάλογα με το μέγεθος της μονάδας μέτρησης:

14 oz = 396,9 g;

1 cm = 10 mm = 10 4 μm≈0,3937 ίντσες.

Ταυτόχρονα, το μέγεθος του ίδιου του Φ/Β δεν εξαρτάται από καμία μονάδα μέτρησης (δηλαδή, το μέγεθος είναι αμετάβλητο στην επιλογή των μονάδων μέτρησης).

Σε αυτή την πρώτη ενότητα του μαθήματος, η εστίαση είναι στην εναλλαξιμότητα (Β) ως προς τις γεωμετρικές παραμέτρους, δηλαδή ως προς τις γραμμικές και γωνιακές διαστάσεις των τμηματικών στοιχείων. Τονίζουμε ότι μιλάμε για ακρίβεια στοιχεία Λεπτομέριες.

Γιατί θα δοθεί η μεγαλύτερη προσοχή στις γεωμετρικές διαστάσεις, και όχι στις διαστάσεις των Φ/Β γενικότερα; Το γεγονός είναι ότι το μήκος, η διάμετρος, το πάχος και άλλες γεωμετρικές διαστάσεις είναι πιο διφορούμενες και πιο δύσκολο να προσδιοριστούν από τις διαστάσεις σχεδόν οποιουδήποτε άλλου Φ/Β (παραδείγματα με μέτρηση σωματικού βάρους σε ορισμένο γεωγραφικό πλάτος και ύψος ενός τόπου, δύναμη ηλεκτρικό ρεύμακαι τα λοιπά.).

Θα πρέπει επίσης να σημειωθεί ότι οι μετρήσεις γραμμικών διαστάσεων στη μηχανολογία και την οργανοποιία αποτελούν το 80 έως 90% όλων των τεχνικών μετρήσεων που πραγματοποιούνται σε αυτούς τους κλάδους.

Rδιαστάσειςκαι την ακρίβειά τους.

Ονομαστικά, πραγματικά και οριακά μεγέθη.

Χαρακτηρίζεται από τη λέξη "ονομαστικό" είναι συνήθως κάτι μόνο στο όνομα? ο ίδιος ο όρος προέρχεται από το λατινικό nominalis (ονομαστική). Η έννοια αυτής της λέξης σε σχέση με τις διαστάσεις των στοιχείων των εξαρτημάτων, ταιριάζει έχει ως εξής: στα σχέδια (εξαρτήματα, μονάδες συναρμολόγησης), επιτίθενται ονομαστικές διαστάσεις, οι οποίες δεν είναι απαραίτητα επιθυμητές. Όσον αφορά τη διεπαφή - στο σχέδιο συναρμολόγησης - έχει τοποθετηθεί ένα ονομαστικό μέγεθος κοινό για τα μέρη αυτής της διεπαφής.

Ονομαστικό μέγεθος , επικολλημένο στο σχέδιο, χρησιμεύει ως το σημείο εκκίνησης για αποκλίσεις. υποδεικνύεται μετά την αριθμητική τιμή του ονομαστικού μεγέθους δύο περιορίζουν τις αποκλίσεις, στην πραγματικότητα, ορίστε δύο μέγιστες επιτρεπόμενες τιμές μεγέθους.

Το ονομαστικό μέγεθος προσδιορίζεται από υπολογισμούς ή επιλέγεται από σχεδιαστικές εκτιμήσεις και στρογγυλοποιείται στο πλησιέστερο μεγαλύτερο μέγεθος από έναν αριθμό κανονικών γραμμικών μεγεθών.

Σε διάφορους τομείς της φυσικής επιστήμης και της τεχνολογίας, υπάρχουν (και εισάγονται) αλληλουχίες παραγγελθέντων ποσοτήτων. Πρώτα απ 'όλα, αυτό σημαίνει τάξεις προτιμώμενων αριθμών .

Είναι γενικά αποδεκτό ότι το σύστημα των προτιμώμενων αριθμών επινοήθηκε το 1886 από τον Γάλλο μηχανικό-καπετάνιο Charles Renard, ο οποίος πρότεινε γεωμετρικές προόδους για την ταξινόμηση των διαμέτρων των σχοινιών. Προς τιμήν του εφευρέτη, οι ονομασίες της σειράς των προτιμώμενων αριθμών περιέχουν το γράμμα R. Οι παρονομαστές των γεωμετρικών προόδων συμβολίζονται με το γράμμα Q.

Οι σειρές R5, R10, R20, R40 που σχηματίζονται με αυτόν τον τρόπο ονομάζονται κύριες. σειρές R80, R160 - επιπλέον (Πίνακας 1). ο αριθμός μετά το γράμμα R υποδηλώνει τον αριθμό των αριθμών στο δεκαδικό εύρος. Προτιμώνται σειρές με μεγαλύτερη διαβάθμιση μεγεθών (με μεγάλο παρονομαστή προόδου).

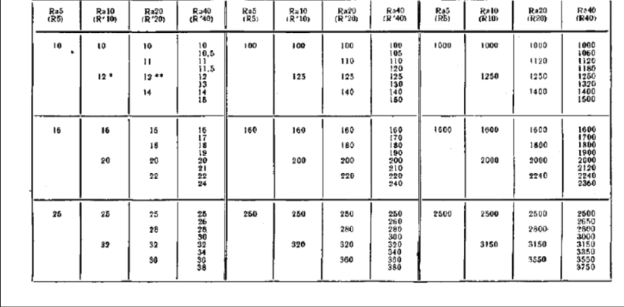

Τραπέζι 1

Βασικός
Πρόσθετος

Η πιο προτιμώμενη σειρά R5 βρήκε έκφραση στην κατασκευή του "Ενοποιημένου Συστήματος Ανοχών και Προσαρμογών", ειδικότερα, στον καθορισμό των ορίων των διαστημάτων των γραμμικών διαστάσεων, επιλέγοντας την ακολουθία τιμών ανοχής για τα προσόντα. Αυτά τα θέματα θα εξεταστούν λεπτομερέστερα στην αντίστοιχη ενότητα.

Είναι ενδιαφέρον να παρακολουθήσουμε την ιστορία της προέλευσης της σειράς που παρουσιάστηκε από τον Renard πριν από περισσότερα από 100 χρόνια. Κρύβεται κάποια άλλη κανονικότητα στη δομή αυτών των σειρών, εκτός από αυτή που είναι εγγενής στα μέλη μιας γεωμετρικής προόδου;

Εδώ είναι σκόπιμο να υπενθυμίσουμε κάποιες ιστορικές πληροφορίες.

Στην αρχαιότητα, καθιερώθηκε το "χρυσό" τμήμα ("χρυσό" τμήμα) του τμήματος:

ή

, (1.1)

όπου L είναι το μήκος ολόκληρου του τμήματος, a είναι το μεγαλύτερο μέρος του, b είναι το υπόλοιπο τμήμα του τμήματος.

Η αναλογία L / a=x είναι εύκολο να προσδιοριστεί από την εξίσωση

x 2 –x– 1 = 0, (1.2) που δίνει x=

≈ 1,62.

Ο Φροντίνος (συγγραφέας ενός βιβλίου που γράφτηκε το 97 π.Χ.) έδωσε τις τιμές για τις διαμέτρους των τροχών των αρχαίων ρωμαϊκών υδραγωγείων. η διαβάθμιση αυτών των διαμέτρων υπάκουε σε μια γεωμετρική πρόοδο. Είναι επίσης γνωστό ότι οι αρχιτέκτονες του Βυζαντίου, Ελλάδα, Ρωσία του Κιέβουκατά τον προσδιορισμό της αναλογίας των μεγεθών των δομών τους, χρησιμοποίησαν γεωμετρική πρόοδο με παρονομαστή Q = 1,62.

Μια γεωμετρική πρόοδος σχηματίζεται επίσης από τις συχνότητες τόνου της μουσικής κλίμακας. Εάν ο αριθμός των βημάτων μεταξύ των συχνοτήτων f 0 και 2f 0 (οκτάβα) συμβολίζεται με m, τότε ο παρονομαστής της προόδου είναι ο αριθμός Q =

. Και για να υπολογίσουμε τις διαστάσεις, χρησιμοποιούμε το δεκαδικό σύστημα και, κατά συνέπεια, Q \u003d

.

Στο έργο υποδεικνύονται ενδιαφέρουσες ιδιότητες σειρών προτιμώμενων αριθμών (για παράδειγμα, η ιδιότητα της ισότητας των ακραίων και των μέσων ποσών). Εντυπωσιακά παραδείγματα από τις φυσικές επιστήμες δίνονται επίσης εκεί, που επιβεβαιώνουν τη σύνδεση αυτών των αριθμών με διατεταγμένες ακολουθίες κάποιων ποσοτήτων που παρατηρούνται στη φύση. Όλα τα παραπάνω μας επιτρέπουν να συμπεράνουμε: η σειρά των προτιμώμενων αριθμών αντικατοπτρίζει τα βαθιά μοτίβα που είναι εγγενή στα φυσικά φαινόμενα.

Έτσι, οι κανονικές γραμμικές διαστάσεις στην περιοχή από 0,001 έως 20000 mm χτίζονται με βάση σειρές προτιμώμενων αριθμών (σειρά Renard), οι οποίοι είναι γεωμετρικές προόδους με παρονομαστές Q =

(βλ. Πίνακα 1). Ο αριθμός στον προσδιορισμό της σειράς υποδεικνύει τον αριθμό των μελών της προόδου στο δεκαδικό διάστημα.

Σε ορισμένες περιπτώσεις, απαιτείται στρογγυλοποίηση αριθμών από την παραπάνω σειρά. Έτσι εμφανίστηκαν οι σειρές της πρώτης και της δεύτερης στρογγυλοποίησης R / και R //. Για παράδειγμα, οι αριθμοί 1,5 και 6,0 από τη σειρά R // 5 χρησιμοποιούνται αντί των αντίστοιχων αριθμών 1,6 και 6,3 από τη σειρά R5.

πραγματικό μέγεθος φυσική ποσότητα (PV) - αυτή που καθορίζεται με μέτρηση με επιτρεπόμενο σφάλμα. [Η τιμή του πραγματικού μεγέθους δεν είναι γνωστή, αν και υπάρχει].

Όταν μετράμε την χωρητικότητα ενός πυκνωτή ή, για παράδειγμα, την τάση στους ακροδέκτες μιας ηλεκτρικής μπαταρίας χρησιμοποιώντας ένα κατάλληλο ψηφιακό όργανο, απλά διαβάζουμε τις εμφανιζόμενες μετρήσεις από την οθόνη του. Ομοίως, υπάρχει μια μέτρηση του βάρους, της συχνότητας παλμού και των περισσότερων άλλων Φ/Β.

Για μια γραμμική διάσταση (μήκος, διάμετρος, ύψος κ.λπ.), ο προσδιορισμός της πραγματικής της τιμής είναι πιο δύσκολος από ό,τι για άλλες ποσότητες. Γεγονός είναι ότι τα στοιχεία των λεπτομερειών είναι τρισδιάστατα σώματα, το σχήμα των οποίων δεν είναι ιδανικό. Αυτό μπορεί να απεικονιστεί στο παρακάτω σχήμα. 2. Ποια από τις υποδεικνυόμενες διαστάσεις μπορεί να θεωρηθεί ως το πραγματικό μήκος της ράβδου που φαίνεται εδώ;

Η ίδια ασάφεια εκδηλώνεται στον προσδιορισμό της διαμέτρου του άξονα, ο οποίος φαίνεται να είναι στρογγυλός, αλλά στην πραγματικότητα έχει ακανόνιστο σχήμα (Εικ. 3).

Κατά τον προσδιορισμό του πραγματικού μεγέθους ενός χαρακτηριστικού εξαρτήματος, δίνεται προσοχή σύνδεση δύο στοιχεία: καλυμμένο (υπό όρους "άξονας") και κάλυμμα ("τρύπες"), δηλαδή στον ορισμό που δίνεται παρακάτω, η ιδέα του μεγέθους του εξεταζόμενου στοιχείου που ενεργεί σε σύζευξη είναι "ενσωματωμένη".

Το πραγματικό μέγεθος της οπής ή του άξονα είναι το μέγεθος του συνδυαζόμενου τμήματος ενός ιδανικού γεωμετρικού σχήματος δίπλα στην επιφάνεια του εν λόγω στοιχείου χωρίς διάκενο.

Αν και η ιδέα του προσδιορισμού του πραγματικού μεγέθους του στοιχείου από τον παρακείμενο κύλινδρο είναι σωστή κατ' αρχήν (αυτό το μέγεθος είναι που θα "συμμετέχει" στον σχηματισμό προσγειώσεων), στην πράξη μπορεί να εφαρμοστεί ( αυτή η ιδέα) δύσκολο: κανένα αξιόπιστο και εύκολος τρόποςμέτρηση του μεγέθους του ιδανικού παρακείμενου στοιχείου.

Όλες οι έγκυρες διαστάσεις πρέπει να είναι περιορισμένες περιορισμένα μεγέθη .

Κατ 'αρχήν, το όλο πρόβλημα της κανονικοποίησης της ακρίβειας οποιουδήποτε μεγέθους έγκειται στην ανάγκη να υποδειχθεί στον κατασκευαστή (και στη συνέχεια στον ελεγκτή) δύο οριακές τιμές μέγεθος (PV, ανταλλακτικό), πέραν του οποίου το προϊόν καθίσταται άχρηστο:

D min ≤ D d ≤ D max ;

C min ≤ C d ≤ C max…

Στην πράξη, θα ήταν πολύ άβολο κατά την κατάρτιση σχεδίων να χρησιμοποιούνται απευθείας οι τιμές των περιοριστικών διαστάσεων. Για να απλοποιηθούν τα σχέδια, εισάγονται οριακές αποκλίσεις από το ονομαστικό μέγεθος: μπλουζα (λάθος σούπερ) και κάτω μέρος (λάθος εσωτερικός) , συμβολίζεται ES, es και EI, ei για οπή και άξονα, αντίστοιχα.

Αυτές οι αποκλίσεις καθορίζονται από τους τύπους:

ES = Dmax – D; es = dmax – d; (1.3)

EI = Dmin – D; ei = dmin – d. (1.4)

Με τον ίδιο τρόπο, εισάγεται η πραγματική απόκλιση:

E d \u003d D d - D; e d \u003d d - d. (1,5)

Ανοχή, πεδίο ανοχής

Μέτρο της ακρίβειας ενός μεγέθους είναι η ανοχή του ( ανοχή ) . Η ανοχή (δηλώνεται με Τ) είναι η διαφορά μεταξύ των μέγιστων διαστάσεων (μεγαλύτερη και μικρότερη):

T D \u003d D max - D ελάχ. (1.6)

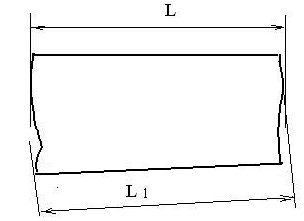

Αυτός ο ορισμός της ανοχής ισχύει όχι μόνο για γραμμικές ή γωνιακές διαστάσεις, αλλά και για τις διαστάσεις οποιουδήποτε άλλου φωτοβολταϊκού. Για παράδειγμα, εάν μιλάμε για την επαγωγή του επαγωγέα L, τότε ο τύπος (1.6) γράφεται ως:

T L \u003d L max - L ελάχ.

Μια ευρύτερη έννοια από την «ανοχή» είναι το «πεδίο ανοχής». Γενικά, ο όρος «πεδίο» υποδηλώνει ένα τμήμα ενός επιπέδου ή χώρου όπου έγκυροςκάτι (για παράδειγμα, μια κατευθυνόμενη δύναμη δρα με έναν ορισμένο τρόπο σε έναν αγωγό που μεταφέρει ρεύμα σε ένα μαγνητικό πεδίο, οι κανόνες του παιχνιδιού ποδοσφαίρου ισχύουν σε ένα γήπεδο ποδοσφαίρου). Οι τιμές των πραγματικών διαστάσεων που περιλαμβάνονται στο πεδίο ανοχής (καθώς και οι αποκλίσεις) είναι έγκυρες και αντιστοιχούν σε ένα μεγάλο μέρος.

Σύμφωνα με τον γνωστό ορισμό, το πεδίο ανοχής είναι τυποποιημένο διάστημα στο οποίο θα πρέπει να περιλαμβάνεται το πεδίο σκέδασης των πραγματικών διαστάσεων των καλών εξαρτημάτων.

Ένας άλλος ορισμός του πεδίου ανοχής αναφέρεται στη γραφική του αναπαράσταση με τη μορφή ενός ορθογωνίου που οριοθετείται πάνω και κάτω από γραμμές περιοριστικών διαστάσεων.

Και συγκεκριμένα: πεδίο ανοχής - μια ζώνη που περιορίζεται από τα μεγαλύτερα και μικρότερα μεγέθη ορίου και καθορίζεται από την τιμή ανοχής και τη θέση της σε σχέση με τη γραμμή ονομαστικού μεγέθους(Εικ. 4).

Βιβλιογραφία

Weil G. Συμμετρία. – Μ.: Nauka, 1968.

Faynerman I.D. Η κανονικότητα της σειράς των προτιμώμενων αριθμών // Πρότυπα και ποιότητα. - 1989. - Αρ. 1 - σελ. 13 - 15.

Ο Σίλοφ Γ.Ε. Απλό γάμμα. Συσκευή μουσικής κλίμακας. - Μ.: Nauka, 1980.

Markov N.N. Μετρολογική υποστήριξη στη μηχανολογία. - M .: "Stankin", 1995.

Dunin-Barkovsky I.V. Εναλλάξιμα, τυποποίηση και τεχνικές μετρήσεις. - Μ.: Εκδοτικός οίκος προτύπων, 1987. - 352 σελ.

Belkin V.M. Ανοχές και προσγειώσεις (Βασικά πρότυπα εναλλαξιμότητας). - M .: Mashinostroenie, 1992. - 528 σελ.

Προετοιμασία σχεδίων εργασίας. Ανεξάρτητα από τον δομικό και τεχνολογικό τύπο του εξαρτήματος, το σχέδιό του πρέπει να εκπονηθεί σύμφωνα με τις απαιτήσεις των προτύπων που ορίζουν μορφές (GOST 2.30-1-68), κλίμακες (GOST 2.302-68), γραμμές (GOST 2.303- 68), γραμματοσειρές ( GOST 2.304-81), ονομασίες γραφικών υλικών και κανόνες για την εφαρμογή τους σε σχέδια (GOST 2.306-68).

Εικόνες και σημειογραφία του σχήματος μέρους. Το σχέδιο εργασίας πρέπει να περιέχει τον απαιτούμενο αριθμό εικόνων και διαστάσεων που καθορίζουν το σχήμα του εξαρτήματος. Οι εικόνες θα πρέπει, με τη μεγαλύτερη εκφραστικότητα και σε βολική κλίμακα, να μεταφέρουν τις μορφές των εξωτερικών και εσωτερικές επιφάνειεςΛεπτομέριες. Το σχέδιο εργασίας πρέπει να πληροί τις γενικές απαιτήσεις που καθορίζονται από τα πρότυπα ESKD.

Εικόνες και ονομασίες υλικών. Το υλικό από το οποίο είναι κατασκευασμένο το εξάρτημα πρέπει να υποδεικνύεται γραφικά στο σχέδιο σε όλα τα κοψίματα και τα τμήματα του εξαρτήματος. Σε ορισμένες περιπτώσεις, πρέπει να αναφέρεται η μπροστινή πλευρά του υλικού, η κατεύθυνση των ινών, η βάση κ.λπ. Το όνομα του υλικού, η μάρκα, η ποιότητα, το GOST και άλλες πληροφορίες πρέπει να αναφέρονται στο μπλοκ τίτλου.

Προσδιορισμός της κατάστασης του υλικού. απαιτήσεις υλικών και. η ποιότητά του, θα πρέπει να προσδιορίζεται στις τεχνικές απαιτήσεις. Εάν το υλικό του εξαρτήματος υπόκειται σε θερμική επεξεργασία ή πρέπει να εφαρμοστεί επίστρωση στην επιφάνειά του, τότε πρέπει να γίνουν κατάλληλες επιγραφές στο σχέδιο (GOST 2.109-73-βασικές απαιτήσεις για σχέδια, GOST 2.316-68-ESKD. Κανόνες για εφαρμόζοντας επιγραφές σε σχέδια, τεχνικές απαιτήσεις).

Κύρια επιγραφή, τεχνικές απαιτήσεις. Κάθε σχέδιο περιέχει την κύρια επιγραφή, η οποία πρέπει να συμπληρωθεί σύμφωνα με τους κανόνες των προτύπων ESKD. Το τμήμα κειμένου των τεχνικών απαιτήσεων, επιγραφές με ονομασία εικόνων, ονομασία στοιχείων προϊόντος και άλλες οδηγίες που σχετίζονται με το εξάρτημα ή την εικόνα του εκτελούνται σύμφωνα με τα πρότυπα ESKD.

Μια γενική άποψη των λεπτομερειών πρέπει να σχεδιαστεί στο φύλλο Α1. Στον υπολογισμό και το επεξηγηματικό σημείωμα, είναι απαραίτητο να περιγραφούν οι σχεδιασμένες δομικές παράμετροι των εξαρτημάτων, τα χαρακτηριστικά της λειτουργίας του, καθώς και οι υπολογισμοί σχεδιασμού.

Κατά την ανάπτυξη ενός σχεδίου, είναι απαραίτητο να υπολογίσετε και να επιλέξετε προσαρμογές, ανοχές και αποκλίσεις για τις κύριες διεπαφές της συσκευής, τηρώντας αυστηρά ενιαίο σύστημαανοχές και προσγειώσεις (ESDP). Σε όλα τα σχέδια των εξαρτημάτων, είναι επιτακτική ανάγκη να υποδεικνύονται ανοχές και προσαρμογές σύμφωνα με το GOST, Ειδικές καταστάσειςβιομηχανοποίηση. Τα σχέδια γίνονται σύμφωνα με τις απαιτήσεις της ΕΣΚΔ. Υλοποίηση σχεδίων εργασίας εξαρτημάτων

Κατά τη δημιουργία σχεδίων εργασίας εξαρτημάτων, η κύρια προσοχή πρέπει να δοθεί στη σύνδεση του σχήματος, του μεγέθους και της τραχύτητας των επιφανειών ζευγαρώματος.

zhenny λεπτομέρειες και για την ανάπτυξη εποικοδομητικών και τεχνολογικών στοιχείων λεπτομερειών. Το σχήμα 1 δείχνει παραδείγματα ανάπτυξης δομικών και τεχνολογικών στοιχείων εξαρτημάτων με διάφορους τρόπους σύνδεσης εξαρτημάτων. Το σχήμα και οι διαστάσεις των δομικών στοιχείων καθορίζονται με πρότυπα και σχεδιάζονται χρησιμοποιώντας τους κατάλληλους πίνακες. Για παράδειγμα, στην εικόνα μιας σύνδεσης με σπείρωμα, οι αυλακώσεις και οι λοξοτομές δεν εμφανίζονται και στις εικόνες μεμονωμένων εξαρτημάτων, οι αυλακώσεις με σπείρωμα εμφανίζονται στις κύριες εικόνες των εξαρτημάτων. Το σχήμα και οι διαστάσεις των αυλακώσεων αντιστοιχούν στο πρότυπο. Τα σχέδια εργασίας των εξαρτημάτων πρέπει να γίνονται λαμβάνοντας υπόψη τις ακόλουθες απαιτήσεις: 1. Το τμήμα στο σχέδιο εργασίας σχεδιάζεται στην ίδια θέση που καταλαμβάνει κατά την κατασκευή του. Τα μέρη του σώματος και τα καλύμματα με μικρό αριθμό επιφανειών που υποβάλλονται σε κατεργασία μπορούν να τοποθετηθούν σε θέση που αντιστοιχεί στη θέση του εξαρτήματος στη μονάδα συναρμολόγησης. 2. κύρια όψητα μέρη επιλέγονται λαμβάνοντας υπόψη τις ακόλουθες συνθήκες: - εάν είναι δυνατόν, μεγαλύτερος αριθμός αξόνων οπών και άλλων στοιχείων είναι προσανατολισμένοι παράλληλα προς το μετωπικό επίπεδο προβολής, στο οποίο

6. Οι διαστάσεις των εξαρτημάτων που ζευγαρώνουν πρέπει να εισάγονται ταυτόχρονα για να διασφαλιστεί ότι οι διαστάσεις είναι ευθυγραμμισμένες. 7. Οι διαστάσεις του σχήματος των στοιχείων των λεπτομερειών υποδεικνύονται, εάν είναι δυνατόν, σε μία εικόνα, στην οποία αυτό το στοιχείο έχει πληρέστερη εικόνα. Στις τομές αυτών των οπών σημειώνονται οι διαστάσεις των διαμέτρων των οπών. Οι διαστάσεις των μη κυκλικών οπών και αυλακώσεων σημειώνονται σε εκείνες τις εικόνες που δείχνουν το σχήμα των οπών. 8. Οι διαστάσεις της θέσης των στοιχείων των λεπτομερειών επικολλώνται από τις τεχνολογικές και σχεδιαστικές βάσεις. 9. Κατά τον προσδιορισμό των διαστάσεων των εξαρτημάτων που λαμβάνονται απευθείας από την εικόνα στο σχέδιο γενική εικόνα, θα πρέπει να λάβετε υπόψη την κλίμακα της εικόνας του σχεδίου γενικής διάταξης.

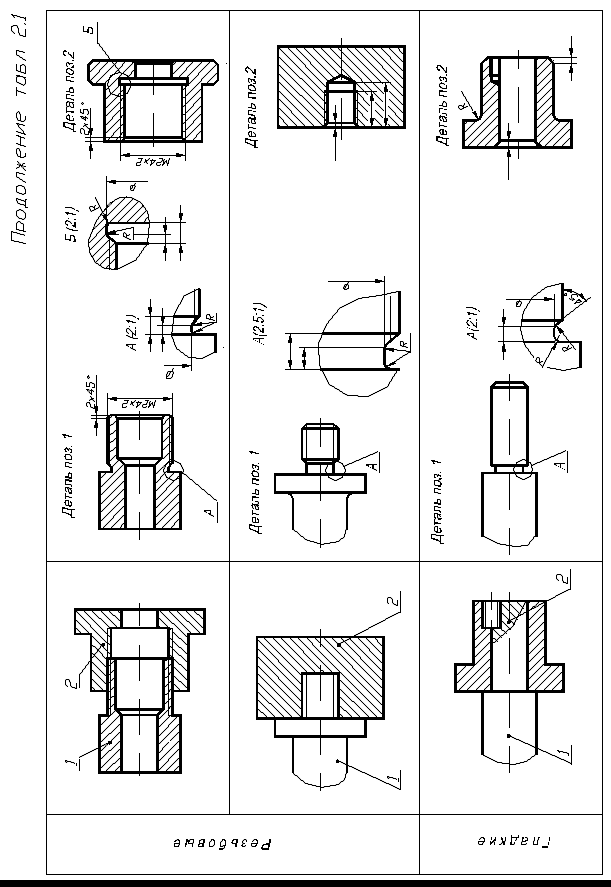

Ρύζι. 1. Παραδείγματα ανάπτυξης δομικών και τεχνολογικών στοιχείων

Εικ.2. Σκίτσο περίγραμμα μέρους

Όλες οι διαστάσεις πρέπει να συμμορφώνονται με τις απαιτήσεις των κανονικών γραμμικών διαστάσεων. Το ονομαστικό μέγεθος είναι το μέγεθος σε σχέση με το οποίο καθορίζονται τα οριακά μεγέθη και το οποίο χρησιμεύει επίσης ως το σημείο εκκίνησης για τις αποκλίσεις. Για τα ζευγαρωτικά μέρη, το ονομαστικό μέγεθος είναι κοινό. Καθορίζεται από υπολογισμούς για αντοχή, ακαμψία κ.λπ., στρογγυλοποιημένοι προς τα πάνω η μεγαλύτερη αξίαλαμβάνοντας υπόψη τις «κανονικές γραμμικές διαστάσεις».

Οι ονομαστικές γραμμικές διαστάσεις (διάμετροι, μήκη, προεξοχές, βάθη, αποστάσεις μεταξύ αξόνων κ.λπ.) των εξαρτημάτων, των στοιχείων και των συνδέσεών τους πρέπει να εκχωρούνται μεταξύ των τυπικών σύμφωνα με το GOST 6636-69. Στην περίπτωση αυτή, η αρχική τιμή του μεγέθους που λαμβάνεται με υπολογισμό ή με άλλο τρόπο, εάν διαφέρει από την τυπική, θα πρέπει συνήθως να στρογγυλοποιείται προς τα πάνω στο πλησιέστερο μεγαλύτερο τυπικό μέγεθος. Η χρήση τυπικών ονομαστικών μεγεθών δίνει μεγάλο οικονομικό αποτέλεσμα, καθώς δημιουργεί τη βάση για τη μείωση των τυπικών μεγεθών προϊόντων και εξαρτημάτων, καθώς και τεχνολογικού εξοπλισμού, κυρίως εργαλείων κοπής διαστάσεων, διαμετρημάτων κ.λπ.

Με βάση κοινό πρότυποσε μια βιομηχανία ή μια μεμονωμένη επιχείρηση, συνιστάται η ανάπτυξη ενός περιοριστικού προτύπου για κανονικές γραμμικές διαστάσεις, το οποίο καθιστά δυνατό τον περαιτέρω εξορθολογισμό και τη μείωση του εύρους μεγεθών προϊόντων και εργαλείων, λαμβάνοντας υπόψη τις ειδικές απαιτήσεις και τις συνθήκες παραγωγής. Είναι ιδιαίτερα σημαντικό να μειωθεί η ποικιλία των μεγεθών των επιφανειών ζευγαρώματος για τις οποίες ο μεγαλύτερος αριθμόςδιαστάσεων εξοπλισμό.

Το πρότυπο για κανονικές γραμμικές διαστάσεις είναι χτισμένο με βάση μια σειρά προτιμώμενων αριθμών (GOST 8032-56), που έχουν υιοθετηθεί σε όλο τον κόσμο, συμπεριλαμβανομένων των προτύπων ISO και CMEA, ως ένα καθολικό σύστημα αριθμητικών τιμών για παραμέτρους και διαστάσεις προϊόντων από όλους τους τομείς της εθνικής οικονομίας. Οι σειρές των προτιμώμενων αριθμών (Πίνακες 1.2) είναι γεωμετρικές προόδους με παρονομαστές που περιέχουν 5, 10, 20 και 40 αριθμούς, αντίστοιχα, σε κάθε δεκαδικό διάστημα, το οποίο αντικατοπτρίζεται στη σημειογραφία των σειρών.

Εκτός από την κύρια σειρά των προτιμώμενων αριθμών, που υποδηλώνεται με το γράμμα R, σε τεχνικά αιτιολογημένες περιπτώσεις επιτρέπεται η χρήση στρογγυλεμένων τιμών ορισμένων προτιμώμενων αριθμών. Οι σειρές που περιέχουν αριθμούς της πρώτης στρογγυλοποίησης χαρακτηρίζονται, σύμφωνα με τις συστάσεις του ISO και του CMEA, με το γράμμα R" και οι σειρές που περιέχουν αριθμούς της δεύτερης στρογγυλοποίησης χαρακτηρίζονται R *. Γεωμετρική πρόοδοςπαρέχει μια ορθολογική διαβάθμιση των αριθμητικών τιμών των παραμέτρων και των μεγεθών, όταν είναι απαραίτητο να ορίσετε όχι μία τιμή, αλλά μια ομοιόμορφη σειρά τιμών σε ένα συγκεκριμένο εύρος. Σε αυτήν την περίπτωση, ο αριθμός των όρων στη σειρά είναι μικρότερος σε σύγκριση με μια αριθμητική πρόοδο.

Για αυτούς τους λόγους, οι προτιμώμενοι αριθμοί (συχνότερα οι σειρές R5, R10 και R 10) χρησιμοποιούνται επίσης στην κατασκευή συστημάτων ανοχής για διάφορες παραμέτρους διαστάσεων, συμπεριλαμβανομένων των ανοχών νήματος, των γραναζιών, του σχήματος, της θέσης και της τραχύτητας της επιφάνειας.

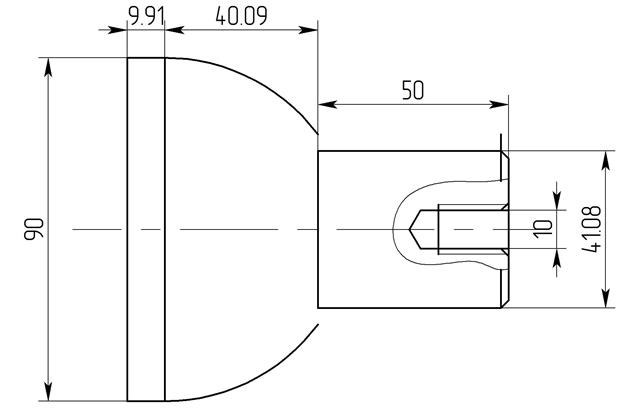

Η επιλογή των κανονικών γραμμικών διαστάσεων για το μέρος 1 φαίνεται στο σχήμα 2.1. Τα μεγέθη 50,10, 90 αντιστοιχούν σε έναν αριθμό κανονικών γραμμικών μεγεθών σύμφωνα με τον Πίνακα 1, είναι απαραίτητο να εισαχθεί μια προσαρμογή για τις τιμές 9.91, 40.09 και 41.08.

Σύμφωνα με το GOST 6636-69 :
- Μέγεθος 9,91 χιλ. Αλλαγή σε 10 χλστ. (που αντιστοιχεί στη σειρά Ra20)
- Μέγεθος 90 mm. Ας το αφήσουμε αναλλοίωτο. (που αντιστοιχεί στη σειρά Ra20)
- Μέγεθος 40,09 mm. Ας το αλλάξουμε σε 45 χλστ. (που αντιστοιχεί στη σειρά Ra20)
- Μέγεθος 41,08 mm. αλλαγή στα 45 χλστ. (που αντιστοιχεί στη σειρά Ra20)
- Μέγεθος 50mm. Ας το αφήσουμε αναλλοίωτο. (που αντιστοιχεί στη σειρά Ra20)

Μέγεθος 10 mm. Ας το αφήσουμε αναλλοίωτο. (που αντιστοιχεί στη σειρά Ra20)

1.1 Εκχώρηση ανοχών

Η ανοχή εκχωρείται με βάση το σκοπό της επιφάνειας του προϊόντος. Κατά την επιλογή και την ανάθεση ανοχών και προσαρμογών, ο σχεδιαστής προχωρά πάντα από το γεγονός ότι η κατασκευή εξαρτημάτων σύμφωνα με την ποιότητα που αντιστοιχεί σε μεγαλύτερη ακρίβεια, δηλαδή με μικρή ανοχή, συνδέεται με αύξηση του κόστους λόγω υψηλού κόστους εργασίας και υλικού για εξοπλισμό, εξαρτήματα, εργαλεία και έλεγχο. Αλλά ταυτόχρονα, διασφαλίζεται η υψηλή ακρίβεια σύζευξης και η υψηλή απόδοση του προϊόντος στο σύνολό του.

Η κατασκευή εξαρτημάτων σύμφωνα με τα προσόντα με εκτεταμένες ανοχές είναι απλούστερη, δεν απαιτεί ακριβή εξοπλισμό και φινίρισμα τεχνολογικές διαδικασίες, όμως μειώνεται η ακρίβεια του ζευγαρώματος και κατά συνέπεια η αντοχή των μηχανών.

Έτσι, οι σχεδιαστές έχουν πάντα το καθήκον να επιλύουν ορθολογικά, με βάση τεχνικούς και οικονομικούς υπολογισμούς, τις αντιφάσεις μεταξύ επιχειρησιακών απαιτήσεων και τεχνολογικών δυνατοτήτων, βασιζόμενοι κυρίως στην εκπλήρωση των επιχειρησιακών απαιτήσεων.

Στην εκπαιδευτική πρακτική, προφανώς, είναι ευκολότερο να χρησιμοποιηθεί η μέθοδος ομοιότητας. Ωστόσο, εάν απαιτείται διευκρίνιση, θα πρέπει να υπάρχει δυνατότητα αναφοράς σε πίνακες αναφοράς τυπικών ανοχών και μέγιστων αποκλίσεων.

Ας πάρουμε ένα παράδειγμα. Ας υποθέσουμε ότι κατά τη διάρκεια της περιόδου εργασίας που κάνετε, κατέστη απαραίτητο να διευκρινιστεί η φύση της σύνδεσης δύο μερών και να οριστεί μια λογική ανοχή για το καθένα. Αρχικά, χρησιμοποιώντας τον Πίνακα 10 είναι απαραίτητο να καθοριστεί ποια από τις τρεις ομάδες προσγειώσεων είναι απαραίτητη για να εκτελέσει αυτή τη σύνδεση η λειτουργία της. Σε αυτή την περίπτωση, θα πρέπει να ληφθεί υπόψη ότι κάθε επόμενος χαρακτηρισμός γράμματος της κύριας απόκλισης του διακένου και της προφόρτισης σημαίνει, αντίστοιχα, μείωση του διακένου και αύξηση της προφόρτισης.

Τώρα ας στραφούμε στο GOST 25347-82. Σύμφωνα με τον πίνακα που περιέχεται σε αυτό. 17 «Προτεινόμενες προσαρμογές στο σύστημα οπών με ονομαστικά μεγέθη από 1 έως 500 mm» επιλέγουμε μια εφαρμογή για αυτόν τον σύνδεσμο δύο μερών, για παράδειγμα, k6. Ένα απόσπασμα από τον καθορισμένο τυπικό πίνακα δίνεται στον Πίνακα. έντεκα.

Τα πεδία ανοχής είναι διατεταγμένα σε σχέση με τις ονομαστικές διαστάσεις ως εξής: σε "συν" - για τις διαμετρικές διαστάσεις των εσωτερικών επιφανειών, στο "πλην" - για τις διαμετρικές διαστάσεις των εξωτερικών επιφανειών, συμμετρικά - για τις άλλες διαστάσεις.

Η διαδικασία επιλογής και εκχώρησης προσόντων ακρίβειας και προσγειώσεων

Επιλογή ποιότητας ακρίβειας. Ο προσδιορισμός της βέλτιστης ακρίβειας επεξεργασίας και η επιλογή του βαθμού ακρίβειας είναι συχνά ένα δύσκολο έργο. Με ένα αυθαίρετο ραντεβού αδικαιολόγητα υψηλής ποιότητας με μικρές ανοχές, αυξάνεται το κόστος κατασκευής ανταλλακτικών. Όταν επιλέγετε χαμηλότερη ποιότητα ακρίβειας, το κόστος κατασκευής μειώνεται, αλλά μειώνεται η αξιοπιστία και η ανθεκτικότητα των εξαρτημάτων στη συναρμολόγηση.

Για την επίλυση αυτού του προβλήματος, είναι απαραίτητο να ληφθεί υπόψη όχι μόνο η φύση της προσγείωσης μιας συγκεκριμένης σύνδεσης και οι συνθήκες λειτουργίας της, αλλά και οι συστάσεις.

Οι ιδιότητες 5 και 6 χρησιμοποιούνται σε ιδιαίτερα ακριβείς συνδέσεις, όπως "πείρος εμβόλου - δακτύλιος της άνω κεφαλής της μπιέλας κινητήρα αυτοκινήτου", "γεμόνια στροφαλοφόρου άξονα - κελύφη ρουλεμάν" κ.λπ.

Οι ιδιότητες 7 και 8 ισχύουν για τις συνδέσεις γραναζωτοί τροχοίμε άξονα, τοποθέτηση ρουλεμάν κύλισης στο περίβλημα, φρέζες σε μαντρέλες κ.λπ.

Οι ποιότητες 9 και 10 χρησιμοποιούνται σε εκείνες τις αρθρώσεις όπου οι απαιτήσεις για ακρίβεια είναι χαμηλότερες και είναι σχετικά υψηλές για ευθυγράμμιση και κεντράρισμα (για παράδειγμα, εγκατάσταση δακτυλίου εμβόλου στην αυλάκωση εμβόλου σε ύψος, γρανάζια προσγείωσης σε άξονα κ.λπ.) .

Οι ιδιότητες 11 και 12 είναι κοινές σε κινητούς συνδέσμους γεωργικών μηχανημάτων, σε προσγειώσεις εξαρτημάτων που αφαιρούνται συχνά και δεν απαιτούν υψηλή ακρίβεια κεντραρίσματος, σε συγκολλημένους αρμούς.

Προσγειώσεις κενού. Η φύση και οι συνθήκες εργασίας των κινητών αρθρώσεων είναι ποικίλες.

Οι προσγειώσεις της ομάδας H / h χαρακτηρίζονται από το γεγονός ότι η ελάχιστη απόσταση σε αυτές είναι μηδέν. Χρησιμοποιούνται για ζευγάρια με υψηλές απαιτήσεις για το κεντράρισμα της οπής και του άξονα, εάν προβλέπεται η αμοιβαία κίνηση του άξονα και της οπής κατά τη ρύθμιση, καθώς και σε χαμηλές ταχύτητες και φορτία.

Η προσγείωση H5 / h4 προδιαγράφεται για συνδέσεις με υψηλές απαιτήσεις για ακρίβεια και κατεύθυνση κεντραρίσματος, στις οποίες επιτρέπεται η περιστροφή και η διαμήκης κίνηση των εξαρτημάτων κατά τη ρύθμιση. Αυτές οι προσγειώσεις χρησιμοποιούνται αντί για μεταβατικές (συμπεριλαμβανομένων των εναλλάξιμων εξαρτημάτων). Για περιστρεφόμενα μέρη, χρησιμοποιούνται μόνο σε χαμηλά φορτία και ταχύτητες.

Η προσγείωση H6 / h5 προδιαγράφεται για υψηλές απαιτήσεις ακρίβειας κεντραρίσματος (για παράδειγμα, πτερύγια της ουράς ενός τόρνου, γρανάζια μέτρησης όταν είναι εγκατεστημένα στους άξονες των οργάνων μέτρησης με γρανάζια)

Το Fit H7/h6 (προτιμάται) χρησιμοποιείται με λιγότερο αυστηρές απαιτήσεις για ακρίβεια κεντραρίσματος (για παράδειγμα, αντικαταστάσιμα γρανάζια σε εργαλειομηχανές, περιβλήματα για ρουλεμάν κύλισης σε εργαλειομηχανές, αυτοκίνητα και άλλες μηχανές).

Η προσγείωση H8 / h7 (προτιμάται) εκχωρείται για επιφάνειες κεντραρίσματος, εάν είναι δυνατόν να επεκταθούν οι κατασκευαστικές ανοχές με κάπως μειωμένες απαιτήσεις ευθυγράμμισης.

Το ESDP επιτρέπει τη χρήση προσγειώσεων της ομάδας H / h, που σχηματίζονται από πεδία ανοχής προσόντων 9 ... 12, για συνδέσεις με χαμηλές απαιτήσεις ακρίβειας κεντραρίσματος (για παράδειγμα, για τροχαλίες μηχανισμών προσγείωσης, συνδέσμους και άλλα μέρη σε άξονα με κλειδί για μετάδοση ροπής, με χαμηλές απαιτήσεις για την ακρίβεια του μηχανισμού στο σύνολό του και μικρά φορτία).

Οι προσαρμογές ομάδων H/g (H5/g4, H6/g5 και H7/g6 προτιμούνται) έχουν το μικρότερο εγγυημένο κενό από όλες τις προσαρμογές κενού. Χρησιμοποιούνται για ακριβείς κινούμενους συνδέσμους που απαιτούν ένα εγγυημένο αλλά μικρό κενό για την εξασφάλιση ακριβούς κεντραρίσματος, για παράδειγμα, καρούλι σε πνευματικές συσκευές, άτρακτο στα στηρίγματα κεφαλής διαχωρισμού, σε ζεύγη εμβόλου κ.λπ.

Από όλες τις κινούμενες προσγειώσεις, οι πιο συνηθισμένες είναι οι προσγειώσεις της ομάδας H / f (H7 / f7 - προτιμώμενη, H8 / f8, κ.λπ., που σχηματίζονται από πεδία ανοχής των προσόντων 6, 8 και 9). Για παράδειγμα, το fit H7/f7 χρησιμοποιείται σε απλά ρουλεμάν ηλεκτροκινητήρων μικρής και μεσαίας ισχύος, σε παλινδρομικούς συμπιεστές, σε κιβώτια ταχυτήτων εργαλειομηχανών, φυγοκεντρικές αντλίες, σε κινητήρες εσωτερικής καύσης κ.λπ.

Προσγειώσεις της ομάδας H / e (H7 / e8, H8 / e8 - προτιμώμενο, H7 / e7 και προσγειώσεις παρόμοιες με αυτές, που σχηματίζονται από πεδία ανοχής των προσόντων 8 και

9) παρέχουν μια εύκολα μετακινούμενη σύνδεση με υγρή τριβή. Χρησιμοποιούνται για άξονες γρήγορης περιστροφής. μεγάλες μηχανές. Για παράδειγμα, οι δύο πρώτες προσγειώσεις χρησιμοποιούνται για άξονες στροβιλογεννήτριες και ηλεκτρικούς κινητήρες που λειτουργούν με μεγάλα φορτία. Οι προσγειώσεις H9 / e9 και H8 / e8 χρησιμοποιούνται για μεγάλα ρουλεμάν στη βαριά μηχανική, που περιστρέφονται ελεύθερα σε άξονες γραναζιών και για άλλα μέρη που ενεργοποιούνται με συμπλέκτες, για κεντράρισμα καλυμμάτων κυλίνδρων.

Οι προσγειώσεις της ομάδας H / d (H8 / d9, H9 / d9 - προτιμώμενες και παρόμοιες προσγειώσεις που σχηματίζονται από πεδία ανοχής των προσόντων 7, 10 και 11) χρησιμοποιούνται σχετικά σπάνια. Για παράδειγμα, η προσαρμογή H7/d8 χρησιμοποιείται σε υψηλή ταχύτητα και σχετικά χαμηλή πίεση σε μεγάλα ρουλεμάν, καθώς και στη διεπαφή εμβόλου-κύλινδρου σε συμπιεστές και η προσαρμογή H9/d9 χρησιμοποιείται για μηχανισμούς χαμηλής ακρίβειας.

Η ομάδα προσγείωσης H / s (H7 / s8 και H8 / s9) χαρακτηρίζεται από σημαντικά εγγυημένα κενά και χρησιμοποιούνται για συνδέσεις με χαμηλές απαιτήσεις για ακρίβεια κεντραρίσματος. Τις περισσότερες φορές, αυτές οι προσαρμογές αποδίδονται σε απλά ρουλεμάν (με διαφορετικούς συντελεστές θερμοκρασίας γραμμικής διαστολής του άξονα και του χιτωνίου) που λειτουργούν σε υψηλές θερμοκρασίες(σε ατμοστρόβιλους, κινητήρες, στροβιλοσυμπιεστές και άλλες μηχανές στις οποίες κατά τη λειτουργία τα διάκενα μειώνονται σημαντικά λόγω του γεγονότος ότι ο άξονας θερμαίνεται και διαστέλλεται περισσότερο από το κέλυφος του ρουλεμάν).

Μεταβατικές προσγειώσεις. Οι μεταβατικές ομάδες προσαρμογής H / js, N / k, N / t, N / n χρησιμοποιούνται για σταθερές αποσπώμενες συνδέσεις στις οποίες απαιτείται να διασφαλιστεί το κεντράρισμα των αντικαταστάσιμων εξαρτημάτων ή (εάν είναι απαραίτητο) να μετακινηθούν μεταξύ τους. Οι προσγειώσεις χαρακτηρίζονται από την πιθανότητα εμφάνισης κενών και παρεμβολών στη διεπαφή. Η μη κινητικότητα της σύνδεσης επιτυγχάνεται με πρόσθετη στερέωση χρησιμοποιώντας πείρους, πείρους και άλλους τύπους συνδετήρων.

Οι μεταβατικές προσγειώσεις παρέχονται μόνο στους βαθμούς 4 ... 8 και η ακρίβεια του άξονα σε αυτά πρέπει να είναι κατά ένα βαθμό υψηλότερη από την ακρίβεια της οπής.

Σε μεταβατικές προσγειώσεις, η μεγαλύτερη παρεμβολή επιτυγχάνεται συνδυάζοντας το μεγαλύτερο όριο μεγέθους άξονα (dmax) και το μικρότερο όριο μεγέθους οπής (Dmin), και το μεγαλύτερο διάκενο προκύπτει συνδυάζοντας το μεγαλύτερο όριο μεγέθους οπής (Dmax) και το μικρότερο μέγεθος άξονα όριο (dmin).

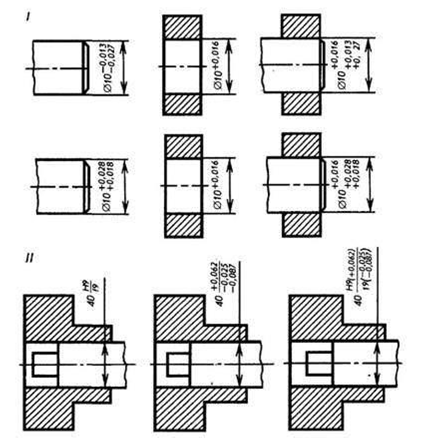

Παραδείγματα εκχώρησης μεταβατικών προσγειώσεων φαίνονται στο σχ. 1 (a - σύνδεση "άξονας - γρανάζι", β - σύνδεση "έμβολο - πείρος εμβόλου - κεφαλή μπιέλας", c - σύνδεση "άξονας - σφόνδυλος", d - σύνδεση "δακτύλιος - περίβλημα").

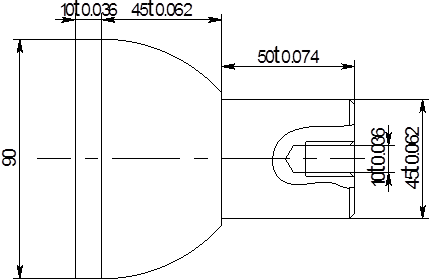

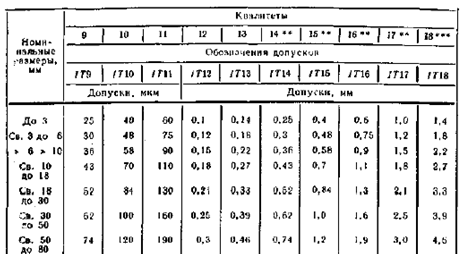

Για επιφάνεια με διάμετρο 90mm. Εκχωρούμε βαθμό ακρίβειας 9

Δεχόμαστε IT1 ίσο με 87 μικρά.

Η τελική ανοχή είναι 0,087 μm.

Για μέγεθος 10mm. η ανοχή είναι 0,036 μm.

Για μέγεθος 50mm. η ανοχή είναι 0,074 μm.

Για μέγεθος 45mm. η ανοχή είναι 0,062 μm.

Για μέγεθος 90mm. η ανοχή είναι 0,087 μm.

Οι διαστάσεις των εξαρτημάτων που απαρτίζουν τη μονάδα συναρμολόγησης εξαρτώνται από την εργασία και την επιλογή για το έντυπο εργασίας. Για τον προσδιορισμό των ονομαστικών τους τιμών, είναι απαραίτητο να υπολογιστεί ο συντελεστής κλίμακας. Υπολογίζεται ως εξής. Στο σχέδιο της εργασίας για την εργασία πορείας, μετράται το μέγεθος που αντιστοιχεί στη διάμετρο του άξονα κάτω από το ρουλεμάν κύλισης (μετρήθηκε το d 3). Το καθορισμένο μέγεθος (δ 3 δίνεται) διαιρείται με αυτό το μετρούμενο μέγεθος και προκύπτει ο συντελεστής κλίμακας μ

Μετρώντας όλες τις άλλες διαστάσεις των τμημάτων της μονάδας συναρμολόγησης και πολλαπλασιάζοντας τις με αυτόν τον συντελεστή κλίμακας, προσδιορίζονται οι υπολογισμένες διαστάσεις.

Για να μειωθεί ο αριθμός των τυπικών μεγεθών ακατέργαστων και εξαρτημάτων, εργαλείων κοπής και μέτρησης, οι ονομαστικές διαστάσεις που λαμβάνονται με υπολογισμό πρέπει να στρογγυλοποιούνται προς τα πάνω στις τιμές που καθορίζονται στο GOST 6636-69 "Κανονικές γραμμικές διαστάσεις" (πίνακας A. 1). Μετά από αυτό, οι στρογγυλεμένες τιμές των ονομαστικών μεγεθών θα πρέπει να εισαχθούν στον πίνακα 1.1. Οι διαστάσεις που σχετίζονται με το ρουλεμάν κύλισης, σε αυτήν την περίπτωση, θα πρέπει να λαμβάνονται σύμφωνα με το πρότυπο για αυτό το προϊόν, ανεξάρτητα από το μέγεθος του υπολογισμένου μεγέθους. Για να το κάνετε αυτό, αποκρυπτογραφήστε το σύμβολο ενός δεδομένου ρουλεμάν, προσδιορίζοντας τη σειρά, τον τύπο και τα χαρακτηριστικά σχεδιασμού του και, στη συνέχεια, σύμφωνα με το GOST 520-2002 ή βιβλία αναφοράς, γράψτε όλες τις παραμέτρους του ρουλεμάν που είναι απαραίτητες για περαιτέρω υπολογισμούς (σύνδεση διάμετρος του εξωτερικού δακτυλίου, πλάτος δακτυλίου, ικανότητα δυναμικού φορτίου του ρουλεμάν).

Στη συνέχεια εκχωρούνται οι διαστάσεις που σχετίζονται με το ρουλεμάν κύλισης. Αυτές οι διαστάσεις είναι το μέγεθος d 1 (διάμετρος προσγείωσης του διαμπερούς καλύμματος ρουλεμάν), d 2 (διάμετρος της οπής στο περίβλημα για την τοποθέτηση του ρουλεμάν), d 4 (εσωτερική διάμετρος του χιτωνίου απόστασης), d 5 (διάμετρος προσγείωσης του το τυφλό κάλυμμα του ρουλεμάν). Ονομασίες σύμφωνα με .

Για παράδειγμα, εάν είναι γνωστό από την ανάθεση ότι d 3 \u003d 30 mm, ρουλεμάν τύπου 7300, τότε αυτό σημαίνει ότι το μέγεθος ρουλεμάν είναι 7306 (d 3 /5 \u003d 30/5 \u003d 6), το ρουλεμάν είναι κωνικό ρολό και η εξωτερική του διάμετρος είναι D \u003d 72 mm. Σύμφωνα με αυτό, οι διαστάσεις d 1 \u003d d 2 \u003d d 5 \u003d 72 mm και d 4 \u003d d 3 \u003d 30 mm.

Κατά τη συμπλήρωση του Πίνακα 1.1, πρέπει να δοθεί προσοχή στις διαστάσεις των κανονικοποιημένων και τυπικών εξαρτημάτων, τα οποία πρέπει επίσης να λαμβάνονται σύμφωνα με τα σχετικά κανονιστικά έγγραφα. Τέτοια εξαρτήματα περιλαμβάνουν στεγανοποιήσεις συγκροτήματος ρουλεμάν, κλειδιά, στρογγυλά παξιμάδια με σχισμές, διαμπερή και τυφλά καπάκια ρουλεμάν, κύπελλα ρουλεμάν.

Σύμφωνα με τις λαμβανόμενες διαστάσεις, η μονάδα συναρμολόγησης σχεδιάζεται στην κατάλληλη κλίμακα.

2 Γενικές πληροφορίες σχετικά με τις διαστάσεις, τις ανοχές, τις προσαρμογές και τις οριακές αποκλίσεις

Το μέγεθος – αριθμητική αξίαγραμμική τιμή (διάμετρος, μήκος κ.λπ.) στις επιλεγμένες μονάδες μέτρησης. Στα σχέδια, όλες οι γραμμικές διαστάσεις υποδεικνύονται σε χιλιοστά.

πραγματικό μέγεθος- το μέγεθος του στοιχείου, που καθορίζεται από τη μέτρηση με ένα επιτρεπτό σφάλμα.

Περιορίστε τις διαστάσεις- δύο μέγιστα επιτρεπόμενα μεγέθη μεταξύ των οποίων πρέπει να είναι το πραγματικό μέγεθος του αγαθού ή τα οποία μπορεί να είναι ίσα. Το μεγαλύτερο από αυτά ονομάζεται όριο μεγαλύτερου μεγέθους και το μικρότερο ονομάζεται όριο μικρότερου μεγέθους. Ορίζονται D max και D min για την οπή και d max και d min για τον άξονα.

Ονομαστικό μέγεθος- το μέγεθος σε σχέση με το οποίο προσδιορίζονται οι αποκλίσεις. Το μέγεθος που αναγράφεται στο σχέδιο είναι ονομαστικό. Το ονομαστικό μέγεθος καθορίζεται από τον σχεδιαστή ως αποτέλεσμα υπολογισμών για αντοχή και ακαμψία ή λαμβάνοντας υπόψη τα σχεδιαστικά και τεχνολογικά χαρακτηριστικά. Για μέρη που σχηματίζουν σύνδεση προσγείωσης, το ονομαστικό μέγεθος είναι κοινό.

ΣΤΟ

Πίνακας 1.1 - Διαστάσεις της μονάδας συναρμολόγησης

	Προσδιορισμός μεγέθους	Μετρημένο μέγεθος, mm	Εκτιμώμενο μέγεθος, mm	Μέγεθος σύμφωνα με το GOST 6636-69

άνω απόκλιση ES, es - αλγεβρική διαφορά μεταξύ του μεγαλύτερου ορίου και του αντίστοιχου ονομαστικού μεγέθους.

ES = D max – D - για τρύπα, (2.1)

es = d max - d - για τον άξονα. (2.2)

Κατώτερη Απόκλιση EI, ei - αλγεβρική διαφορά μεταξύ του μικρότερου ορίου και του αντίστοιχου ονομαστικού μεγέθους.

EI = D min – D - για τρύπα, (2.3)

ei = d min - d - για τον άξονα. (2.4)

Πραγματική απόκλιση- Αλγεβρική διαφορά μεταξύ πραγματικών και ονομαστικών μεγεθών.

Ανοχή T - η διαφορά μεταξύ του μεγαλύτερου και του μικρότερου μεγέθους ορίου ή η αλγεβρική διαφορά μεταξύ των άνω και κατώτερων αποκλίσεων.

T D \u003d D max - D min \u003d ES - EI - για τρύπες, (2,5)

T d \u003d d max - d min \u003d es - ei - για τον άξονα. (2.6)

Η ανοχή είναι πάντα θετική. Καθορίζει το επιτρεπόμενο πεδίο διασποράς των πραγματικών διαστάσεων των κατάλληλων εξαρτημάτων σε μια παρτίδα, δηλαδή την καθορισμένη ακρίβεια κατασκευής.

Πεδίο ανοχής- ένα πεδίο που περιορίζεται από τα μεγαλύτερα και μικρότερα μεγέθη ορίου και καθορίζεται από την τιμή ανοχής T και τη θέση του σε σχέση με το ονομαστικό μέγεθος. Με μια γραφική παράσταση, το πεδίο ανοχής περικλείεται μεταξύ δύο γραμμών που αντιστοιχούν στις άνω και κάτω αποκλίσεις σε σχέση με τη γραμμή μηδέν (Εικόνα 2.1).

Βασική απόκλιση- μία από τις δύο αποκλίσεις (άνω ή κάτω), που καθορίζει τη θέση του πεδίου ανοχής σε σχέση με τη γραμμή μηδέν. Η κύρια είναι η απόκλιση που βρίσκεται πλησιέστερα στη γραμμή μηδέν. Η δεύτερη απόκλιση προσδιορίζεται μέσω της ανοχής.

Γραμμή μηδέν- μια γραμμή που αντιστοιχεί στο ονομαστικό μέγεθος, από την οποία απεικονίζονται οι αποκλίσεις διαστάσεων στη γραφική παράσταση των ανοχών και των προσαρμογών.

Αξονας- όρος που χρησιμοποιείται συμβατικά για να αναφέρεται στα εξωτερικά (καλυμμένα) στοιχεία εξαρτημάτων, συμπεριλαμβανομένων των μη κυλινδρικών στοιχείων.

Τρύπα- όρος που χρησιμοποιείται συμβατικά για να αναφέρεται στα εσωτερικά (καλυπτικά) στοιχεία εξαρτημάτων, συμπεριλαμβανομένων των μη κυλινδρικών στοιχείων.

Ανοχή τρύπαςσυμβολίζεται T D , και άξονας T d . Εκτός από τα περικλείοντα και καλυμμένα στοιχεία, που ονομάζονται οπές και άξονες, υπάρχουν στοιχεία στα μέρη που δεν μπορούν να αποδοθούν ούτε στην οπή ούτε στον άξονα (προεξοχές, αποστάσεις μεταξύ των αξόνων των οπών κ.λπ.).

Προσγείωση- η φύση της σύνδεσης δύο μερών, που καθορίζεται από τη διαφορά στα μεγέθη τους πριν από τη συναρμολόγηση. Η προσγείωση χαρακτηρίζει την ελευθερία σχετικής κίνησης των συνδεδεμένων μερών ή τον βαθμό αντίστασης στην αμοιβαία μετατόπισή τους. Από τη φύση της σύνδεσης, διακρίνονται τρεις ομάδες προσγειώσεων: προσγειώσεις με διάκενο, προσγειώσεις με προσαρμογή παρεμβολής και μεταβατικές προσγειώσεις.

Χάσμα S είναι η διαφορά μεταξύ των διαστάσεων της οπής και του άξονα, εάν το μέγεθος της οπής είναι μεγαλύτερο από το μέγεθος του άξονα. Το κενό επιτρέπει τη σχετική κίνηση των συναρμολογημένων μερών. Τα μεγαλύτερα, μικρότερα και μέσα κενά καθορίζονται από τους τύπους:

S max \u003d D max - d min \u003d ES - ei; (2.7)

μικρό

Εικόνα 2.1. α - σύζευξη

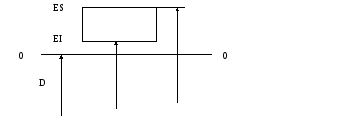

β - διάταξη των πεδίων ανοχής του άξονα και της οπής

min = D min – d max = EI - es (2,8)

Sm = (Smax + Smin)/2. (2.9)

Προφόρτωση N είναι η διαφορά μεταξύ των διαστάσεων του άξονα και της οπής πριν από τη συναρμολόγηση, εάν το μέγεθος του άξονα είναι μεγαλύτερο από το μέγεθος της οπής. Η προφόρτιση εξασφαλίζει την αμοιβαία ακινησία των εξαρτημάτων μετά τη συναρμολόγησή τους. Η μεγαλύτερη, η μικρότερη και η μέση στεγανότητα καθορίζονται από τους τύπους:

N max = d max - D min = es - EI; (2.10)

N min \u003d d min - D max \u003d ei -ES; (2.11)

Nm = (Nmax + Nmin)/2. (2.12)

Προσγείωση με απόσταση- προσγείωση, η οποία παρέχει ένα κενό στη σύνδεση (το πεδίο ανοχής άξονα βρίσκεται κάτω από το πεδίο ανοχής οπής ή το αγγίζει στο S min = 0) Εικόνα 2.2.

Προσγείωση παρεμβολής- προσγείωση, η οποία παρέχει παρεμβολές στη σύνδεση (το πεδίο ανοχής άξονα βρίσκεται πάνω από το πεδίο ανοχής οπής ή το αγγίζει σε N min = 0) (βλ. Εικόνα 2.2).

μεταβατική προσαρμογή- προσγείωση, στην οποία είναι δυνατό να επιτευχθεί τόσο διάκενο όσο και προσαρμογή παρεμβολής (τα πεδία ανοχής της οπής και του άξονα επικαλύπτονται πλήρως ή μερικώς) (βλ. Εικόνα 2.2).

κατάλληλη ανοχή- το άθροισμα των ανοχών της οπής και του άξονα που αποτελούν τη σύνδεση:

T (S, N) \u003d T D + T d -. γενικά, (2.13)

T N \u003d N max - N min - για προσαρμογή παρεμβολής, (2.14)

T S \u003d S max - S min - για προσγείωση με κενό. (2.15)

Σε μεταβατικές προσγειώσεις, η ανοχή προσγείωσης καθορίζεται ως το άθροισμα της μεγαλύτερης παρεμβολής και απόστασης:

T (S, N) \u003d N μέγ. + S μέγ. (2.16)

Παράδειγμα.Σε διεπαφή άξονα-οπής

Το ονομαστικό μέγεθος της διεπαφής, οι μέγιστες αποκλίσεις της οπής και του άξονα είναι γνωστά. Καθορίζω οριακές διαστάσειςοπή και άξονας, ανοχή οπών, ανοχή άξονα, ανοχή προσαρμογής, μεγαλύτερα και μικρότερα κενά, δημιουργήστε μια διάταξη των πεδίων ανοχής ζευγαρώματος με αποκλίσεις.

Λύση.

Όρια οπών (εξισώσεις 2.1 - 2.2):

το μεγαλύτερο D max \u003d D + ES \u003d 45 + 0,039 \u003d 45,039 mm.

μικρότερο D min = D + EI = 45 + 0 = 45.000 mm.

Μέγιστες διαστάσεις άξονα (εξισώσεις 2.3 - 2.4):

το μεγαλύτερο d max \u003d d + es \u003d 45 + (-0,050) \u003d 44,950 mm.

μικρότερο d min \u003d d + ei \u003d 45 + (-0,089) \u003d 44,911 mm.

Ανοχή οπής, ανοχή άξονα και ανοχή προσαρμογής (Εξισώσεις 2.5, 2.6, 2.13):

T D \u003d ES - EI \u003d +0,039 - 0 \u003d 0,039 mm \u003d 39 μικρά,

T d \u003d es - ei \u003d - 0,050 - (-0,089) \u003d 0,039 mm \u003d 39 μικρά,

T S \u003d T D + T d \u003d 0,039 + 0,039 \u003d 0,078 mm \u003d 78 μικρά.

Τα μεγαλύτερα και μικρότερα κενά (εξισώσεις 2.7, 2.8):

S max \u003d ES - ei \u003d +0,039 - (- 0,089) \u003d 0,128 mm \u003d 128 μικρά,

S min \u003d EI - es \u003d 0 - (- 0,050) \u003d 0,050 mm \u003d 50 microns.

Η διάταξη των πεδίων ανοχής φαίνεται στο Σχήμα 2.3.
